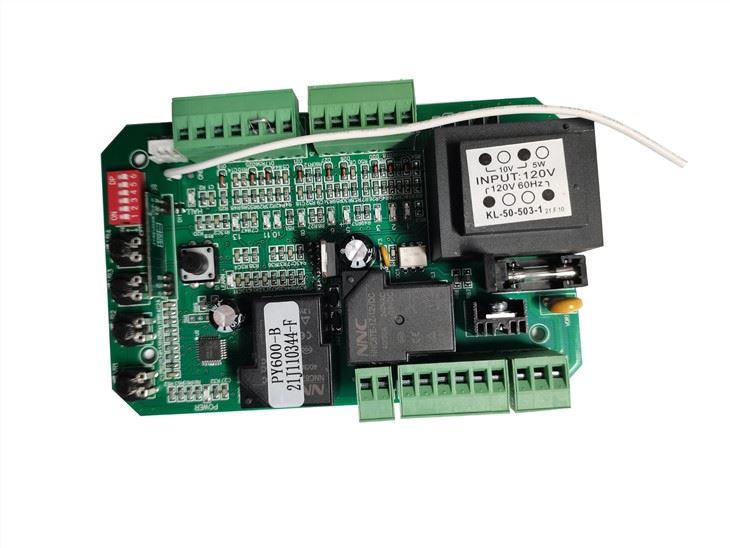

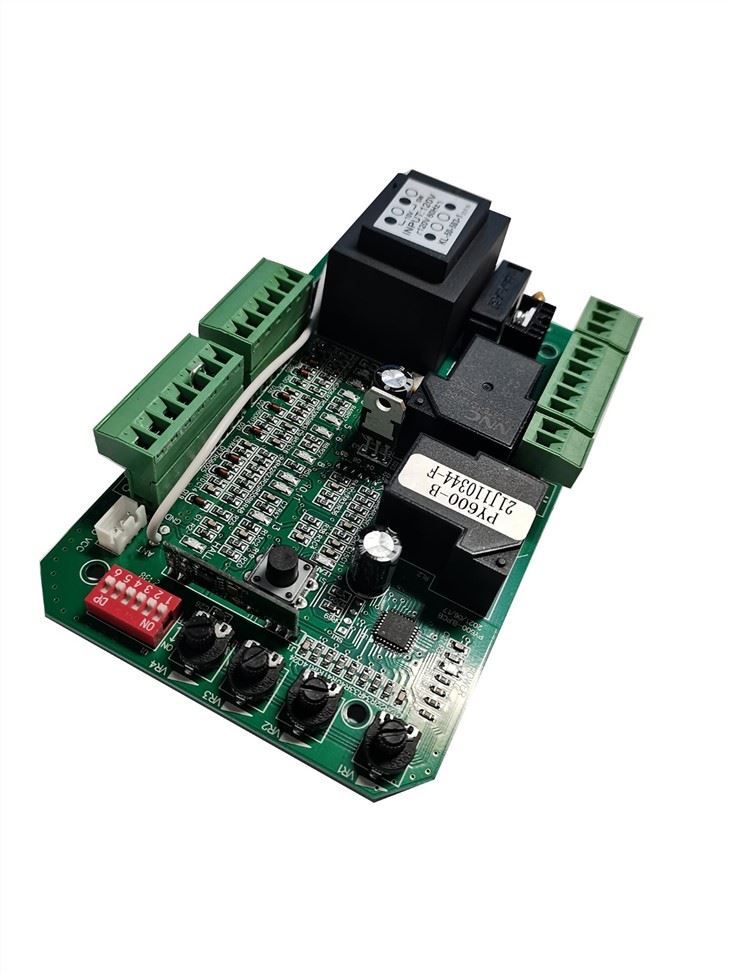

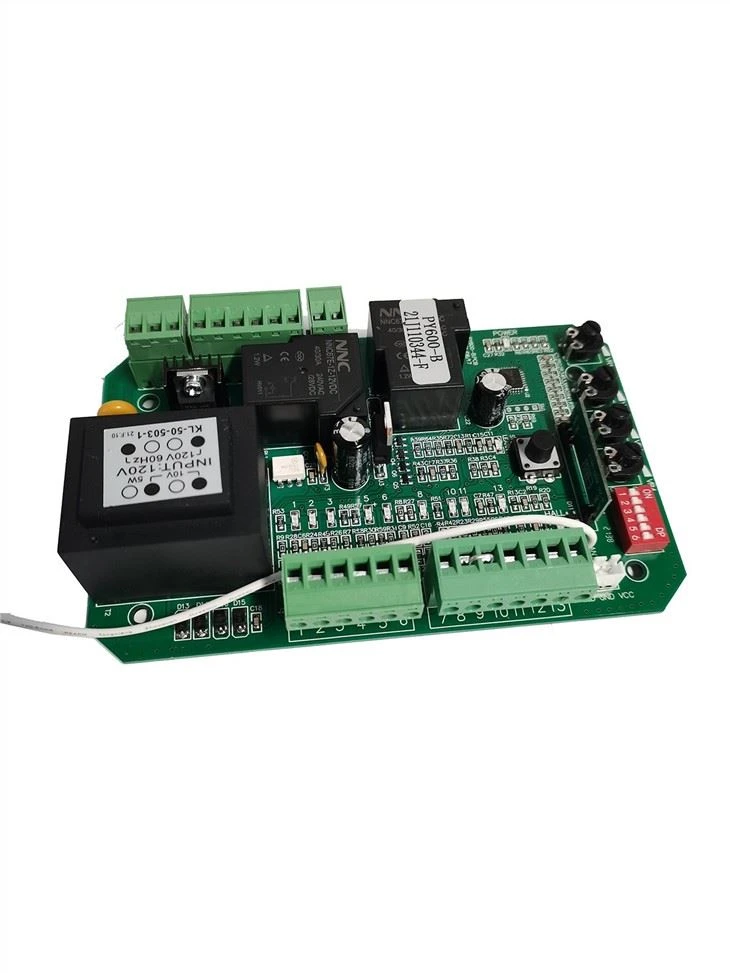

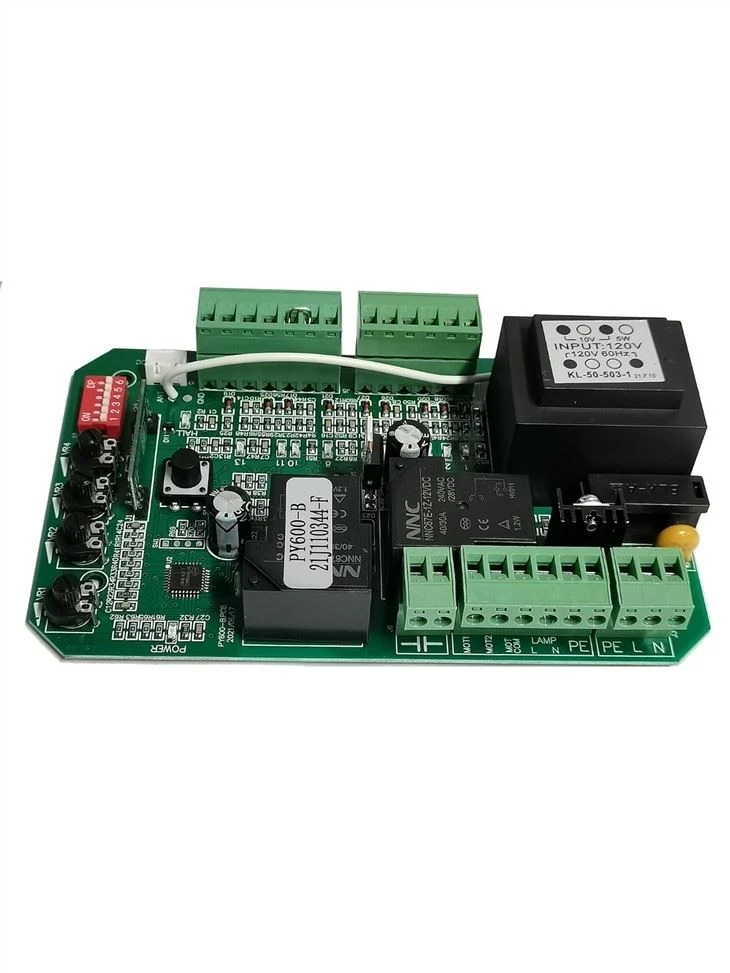

PY600-B Inteligentna tablica sterowania

1.110V/220 AC2.PCB MATERIAŁ -- FR-4.KOMPATYBILNOŚĆ--Płytka sterująca jest kompatybilna tylko z naszym pilotem. Możesz zapytać nas przed złożeniem zamówienia. 3. USTAWIENIE CZASU AUTOMATYCZNEGO ZAMKNIĘCIA --12 s, 24 s, 36 s. 4. ZDALNE STEROWANIE--Do tej tablicy kontrolnej można dodać 25 pilotów. (jeśli potrzebujesz pilota, możesz wybrać go w naszym sklepie.) Sterowanie dalekiego zasięgu, kompatybilne z systemem HOMELINK, szybkie i wygodne.5.ŁATWA INSTALACJA I KONFIGURACJA--Możesz zainstalować i skonfigurować samodzielnie zgodnie z instrukcje łatwo.

Wyślij zapytanie

Wszelkie prace przy 110V/220V AC mogą być wykonywane wyłącznie przez licencjonowanego elektryka.Upewnij się, że zasilanie jest wyłączone przed dokonaniem jakichkolwiek modyfikacji.

Instrukcje terminalaWszystkie zmiany poniższych ustawień muszą być wykonane przez licencjonowanego elektryka.

Zacisk J2 (zgodnie z Rysunkiem 15):

Terminal 6:Zewnętrzny przycisk przełącznika dla pieszych

Terminal 5:Zewnętrzny przycisk sterowania pętlą otwarcia/zatrzymania/zamknięcia/zatrzymaniaPrzycisk (powtarzane otwieranie/zatrzymywanie/zamykanie)

Terminal 4:Wspólny zacisk dla wszystkich zewnętrznych przycisków sterującychPrzycisk

Terminal 3:Zewnętrzny przycisk zatrzymania.

Terminal 2:Zewnętrzny przełącznik przyciskowy otwierania.

Terminal 1:Zewnętrzny przełącznik przyciskowy zamykania.

Terminal J5:Wyłącznik krańcowy i akcesoriaDodatkowe akcesoria sprzedawane osobno

Terminal 13:Otwórz wyłącznik krańcowy

Terminal 12:Wspólny zacisk wyłącznika krańcowego

Terminal 11:Zamknij wyłącznik krańcowy

Terminal 10:Złącze detektora pętli (okablowane fabrycznie)

Terminal 9:Ziemia/Ziemia (GND)

Terminal 8:Wejście fotokomórki (NC). Jeśli nie ma fotokomórki, użyjzworka między zaciskami 8 i 9.

Terminal 7:Zasilanie akcesoriów (plus 15V)Uwaga: Jeśli wymagana jest zmiana kierunku ruchu, przewody 11 i 13 na zacisku J5 majądo wymiany.

Sprawdź drzwi

Po zamontowaniu bramy wyreguluj sprężynę skrętną, ręcznie otwierając lub zamykając bramę, która powinna być elastyczna i poruszać się bez zastoju, obserwować kierunek obrotu krążka linowego, który powinien być zgodny z kierunkiem otwierania i zamykania napędu bramy przemysłowej .
